Fertigungszeichnung

Was ist eine Fertigungszeichnung?

Eine Fertigungszeichnung ist ein technisches Dokument, das detaillierte Informationen über die Herstellung eines Produkts liefert. Sie wird oft in der Industrie verwendet, um die genauen Spezifikationen und Anweisungen für die Produktion eines Bauteils oder einer Baugruppe festzuhalten. Fertigungszeichnungen dienen als Kommunikationsmittel zwischen Konstrukteuren, Ingenieuren und Fertigungsmitarbeitern, um sicherzustellen, dass ein Produkt gemäß den vorgesehenen Designvorgaben hergestellt wird.

Bestandteile einer Fertigungszeichnung

Eine Fertigungszeichnung enthält normalerweise eine Vielzahl von Informationen, die zur Umsetzung des Designs erforderlich sind. Hier sind einige wichtige Elemente, die in einer typischen Fertigungszeichnung enthalten sein können:

Maße und Toleranzen

Die Fertigungszeichnung gibt genaue Maße für jedes Merkmal des Bauteils an. Diese Maße sind oft mit Toleranzen versehen, um sicherzustellen, dass das fertige Produkt die erforderlichen Anforderungen erfüllt. Die Toleranzen geben den zulässigen Bereich für die Abweichung von den angegebenen Maßen an.

Geometrische Merkmale

Die Fertigungszeichnung kann auch geometrische Merkmale enthalten, die das Design des Bauteils weiter definieren. Dies umfasst zum Beispiel Angaben zu Rundheit, Parallelität, Geradheit, Rauheit und anderen geometrischen Aspekten, die für die Funktion und Montage des Bauteils wichtig sind.

Materialspezifikationen

In der Fertigungszeichnung wird das Material angegeben, aus dem das Bauteil hergestellt werden soll. Dies kann eine bestimmte Metalllegierung, Kunststoff oder ein anderes Material sein. Darüber hinaus können spezifische Anforderungen an die Oberflächenbehandlung wie Beschichtungen oder Wärmebehandlung angegeben werden.

Montageanweisungen

Falls das Bauteil Teil einer größeren Baugruppe ist, kann die Fertigungszeichnung Anweisungen zur korrekten Montage enthalten. Dies kann beispielsweise Informationen über die Reihenfolge der Montageschritte, Anzugsdrehmomente für Schrauben oder andere Montagehinweise umfassen.

Zeichnungssymbole und Kennzeichnungen

Fertigungszeichnungen verwenden eine Vielzahl von Symbolen und Kennzeichnungen, um Informationen effizient zu kommunizieren. Dies können beispielsweise Symbole für Gewinde, Oberflächenbeschaffenheit, Schweißnähte oder andere spezifische Merkmale sein. Diese Symbole erleichtern die Interpretation der Zeichnung und unterstützen eine eindeutige Kommunikation.

Fertigungszeichnung erstellen

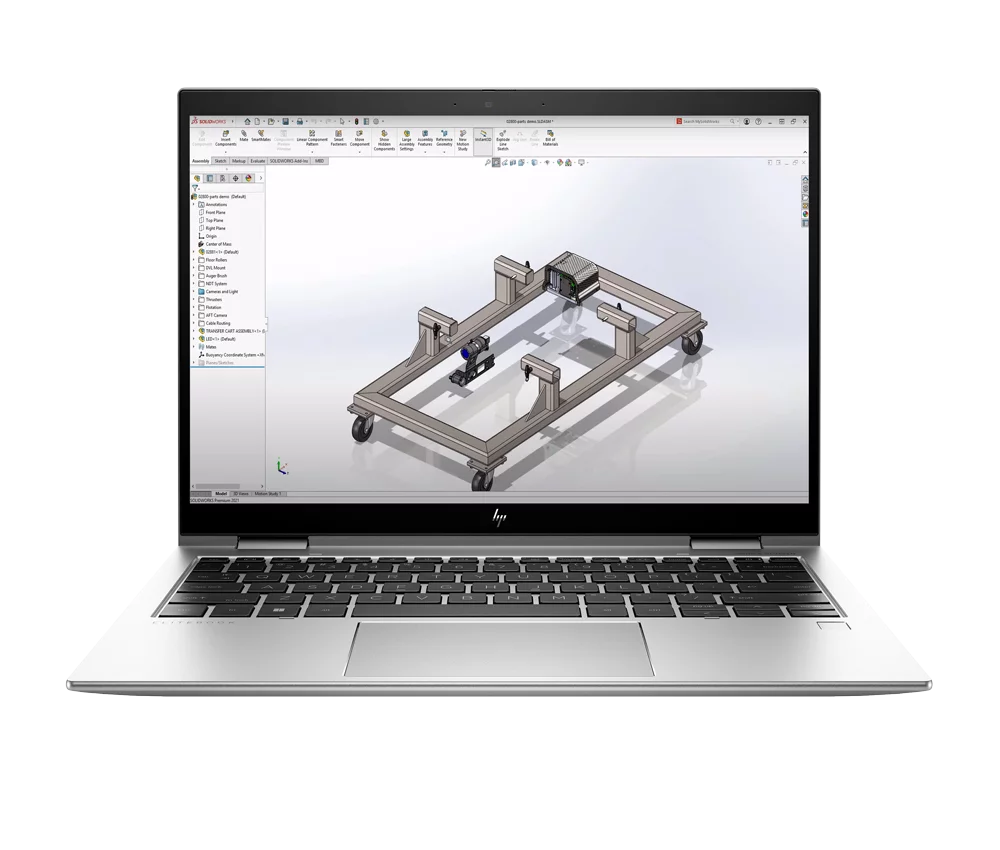

Das Erstellen einer Fertigungszeichnung erfordert technisches Wissen und die Verwendung von spezieller Software oder CAD-Programmen (bspw. SOLIDWORKS). Hier sind einige Schritte, die beim Erstellen einer Fertigungszeichnung beachtet werden sollten:

Designvorgaben verstehen

Um eine genaue Fertigungszeichnung zu erstellen, müssen Sie die Designvorgaben verstehen. Dies umfasst das Verständnis der Funktionsweise des Produkts, der gewünschten Abmessungen, der Materialanforderungen und anderer spezifischer Merkmale.

CAD-Software verwenden

CAD-Software ermöglicht die Erstellung von präzisen technischen Zeichnungen. Wählen Sie eine geeignete CAD-Software aus, die Ihren Anforderungen entspricht, und vertraut sind. Beliebte Optionen umfassen AutoCAD, SolidWorks, CATIA, Creo und Fusion 360.

Erstellen Sie den Grundriss

Beginnen Sie mit der Erstellung des Grundrisses des Bauteils oder der Baugruppe. Verwenden Sie die Zeichenwerkzeuge der CAD-Software, um Linien, Kreise und andere geometrische Formen entsprechend den Designvorgaben zu zeichnen.

Hinzufügen von Abmessungen

Fügen Sie die genauen Abmessungen zu den einzelnen Merkmalen des Bauteils hinzu. Verwenden Sie die Maßwerkzeuge der CAD-Software, um horizontale, vertikale, radiale und andere Abmessungen festzulegen. Stellen Sie sicher, dass die Abmessungen mit den Designvorgaben übereinstimmen und gegebenenfalls Toleranzen angeben.

Hinzufügen von Symbolen und Kennzeichnungen

Verwenden Sie die Symbol- und Textwerkzeuge der CAD-Software, um wichtige Informationen hinzuzufügen. Dies können Symbole für Gewinde, Oberflächenbeschaffenheit, Schweißnähte, Bemaßungen oder andere spezifische Merkmale sein. Fügen Sie auch eine Bauteilnummer, den Projektnamen und andere Identifikationsmerkmale hinzu.

Erstellen von Schnittansichten und Detailansichten

Je nach Komplexität des Bauteils können Schnittansichten und Detailansichten erforderlich sein, um bestimmte Merkmale genauer darzustellen. Verwenden Sie die Funktionen der CAD-Software, um diese Ansichten zu erstellen und die relevanten Informationen hinzuzufügen.

Überprüfen und überarbeiten

Überprüfen Sie die Fertigungszeichnung sorgfältig auf Genauigkeit und Vollständigkeit. Vergewissern Sie sich, dass alle Maße, Toleranzen und Symbole korrekt sind und den Designvorgaben entsprechen. Überarbeiten Sie die Zeichnung bei Bedarf, um eventuelle Fehler zu korrigieren.

Dokumentation erstellen

Erstellen Sie eine Begleitdokumentation zur Fertigungszeichnung, in der die verwendeten Materialien, spezielle Anweisungen zur Fertigung und Montage sowie andere relevante Informationen festgehalten werden.

Fazit

Fertigungszeichnungen sind entscheidend für eine präzise Fertigung und die Gewährleistung der Produktqualität. Sie dienen als gemeinsame Referenz für alle beteiligten Parteien und stellen sicher, dass das Endprodukt den Designanforderungen entspricht. Durch die genaue Erfassung von Abmessungen, Toleranzen und anderen wichtigen Informationen ermöglichen Fertigungszeichnungen eine effiziente und genaue Fertigung von Produkten in der Industrie.
