Simulation
SOLIDWORKS Simulation.
Werkzeuge für die Analyse des physikalischen Verhaltens Ihrer Produkte.
SOLIDWORKS Simulation – Struktursimulationswerkzeug nahtlos in SOLIDWORKS integriert

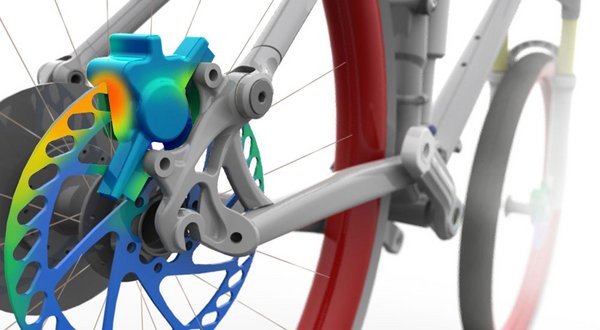

Die Strukturanalyse in SOLIDWORKS bedient sich der Finite-Elemente-Methode, um die Reaktion von 2D- und 3D CAD-Modellen auf unterschiedliche Belastungen zu bestimmen. Diese Analysemethode erstreckt sich über lineare und nichtlineare statische, dynamische sowie thermische Struktursimulationen von Einzelteilen bis hin zu komplexen Baugruppen. Die Anwendungen dieser vielseitigen Technologie reichen von der Analyse von Zahnbürstengriffen bis zur Untersuchung kompletter Flugzeugzellen und allem, was dazwischen liegt.
Gute Gründe für SOLIDWORKS Simulation
Kräfte und Lasten
Mit SOLIDWORKS Simulation entdecken Sie Schwachstellen an ihrer Konstruktion noch vor der Produktion des ersten Prototypen. Das spart Ihnen Zeit und Geld.
Kennlinien
Erfüllen Sie mit SOLIDWORKS Simulation Qualitätsstandards, indem Sie Pumpenkennlinien definieren oder das Verhalten von Durchflusskoeffizient berechnen und kritisieren.
Vibrationslasten
Testen Sie mit SOLIDWORKS Simulation wie stabil die Eigenformen und Eigenfrequenzen Ihrer Konstruktion sind und wie Ihre Konstruktion einer dynamischen Anregung standhält.
SOLIDWORKS Simulation Vorteile
Kostenreduktion
Durch virtuelle Tests und Analysen können physische Prototypen und damit verbundene Kosten reduziert werden.Zeitersparnis
Simulationen ermöglichen eine schnellere Erkennung und Behebung von Problemen im Designprozess, was die Markteinführungszeit verkürzt.Verbesserte Produktqualität
Durch detaillierte Analysen und Optimierungen können Produkte zuverlässiger und leistungsfähiger gestaltet werden.Risikominderung
Simulationen helfen dabei, potenzielle Probleme und Schwachstellen frühzeitig zu identifizieren und zu beheben, bevor sie in die Produktion gehen.Flexibilität und Anpassungsfähigkeit
Ingenieure können verschiedene Szenarien und Designs einfach testen und vergleichen, um die beste Lösung zu finden.Integrierte Lösung
SOLIDWORKS Simulation ist nahtlos in die SOLIDWORKS CAD-Software integriert, was einen reibungslosen Workflow und eine einheitliche Benutzererfahrung gewährleistet.Ermöglicht Innovation
Durch die Möglichkeit, komplexe und innovative Designs zu testen, können Ingenieure neue Ideen und Technologien schneller und sicherer umsetzen.Benutzerfreundlichkeit
Die intuitive Benutzeroberfläche und die umfangreiche Dokumentation machen es auch für weniger erfahrene Benutzer einfach, leistungsstarke Simulationen durchzuführen.Umfangreiche Analyseoptionen
SOLIDWORKS Simulation bietet eine breite Palette von Analysearten, einschließlich Strukturanalyse, thermische Analyse, Strömungsanalyse (CFD), Dynamikanalyse, Ermüdungsanalyse und mehr.Verbesserte Kommunikation
Die Möglichkeit, Simulationsergebnisse visuell darzustellen, erleichtert die Kommunikation und Zusammenarbeit zwischen verschiedenen Teams und Stakeholdern.Materialeinsparung
Durch Optimierungsstudien können Materialeinsparungen erzielt werden, ohne die Produktleistung zu beeinträchtigen.Nachhaltigkeit
Effiziente Designs und reduzierte Materialverschwendung tragen zu einer nachhaltigeren Produktion bei.
SOLIDWORKS Simulation Pakete
SOLIDWORKS Simulation Standard
Simulation Standard ist ideal für SOLIDWORKS Standard- oder Pro-Benutzer, die die Vorteile der Simulation (z.B. lineare statische Analyse, zeitbasierte Bewegungs- und Ermüdungsanalyse) in einem kostengünstigeren Simulationspaket benötigen.
SOLIDWORKS Simulation Standard bietet eine intuitive und virtuelle Testumgebung für linear-statische Simulationen und Simulationen der Langzeitermüdung. Das Programm setzt auf die parallele technische Entwicklung, die Ihnen dabei hilft vorherzusagen, ob und wie lange Ihr Produkt richtig funktionieren wird – und das bereits in der Konstruktionsphase.

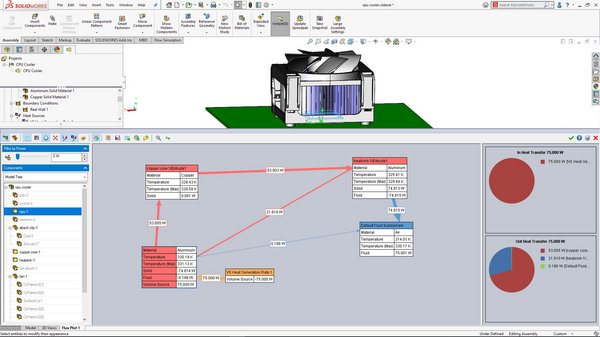

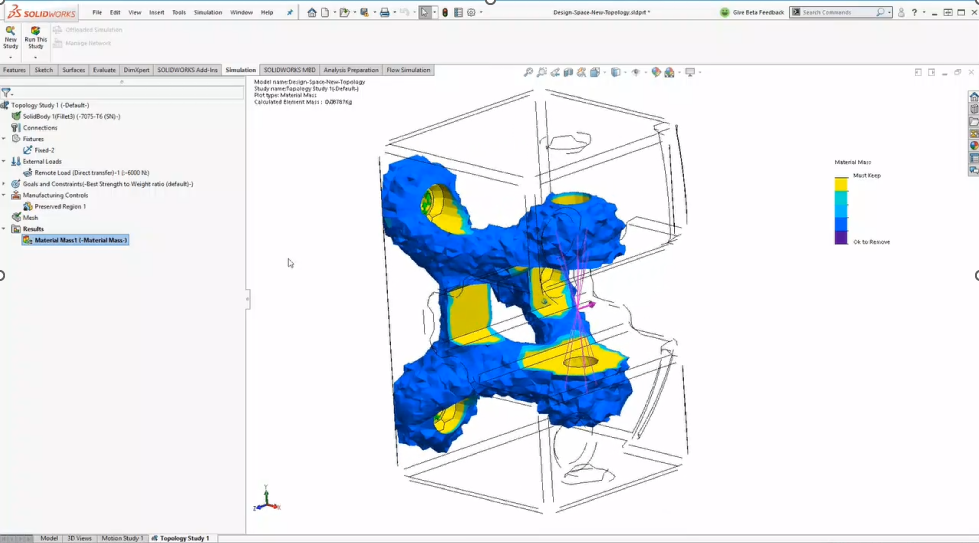

SOLIDWORKS Simulation Professional
SOLIDWORKS Simulation Professional ermöglicht es Ihnen, Ihre Konstruktion zu verbessern, die mechanische Beständigkeit, die Lebensdauer, die Topologie und die Eigenfrequenzen von Produkten zu bestimmen sowie Wärmeübertragungen und Knickinstabilitäten zu testen. Es können auch spezielle multiphysikalische Simulationen durchgeführt werden.

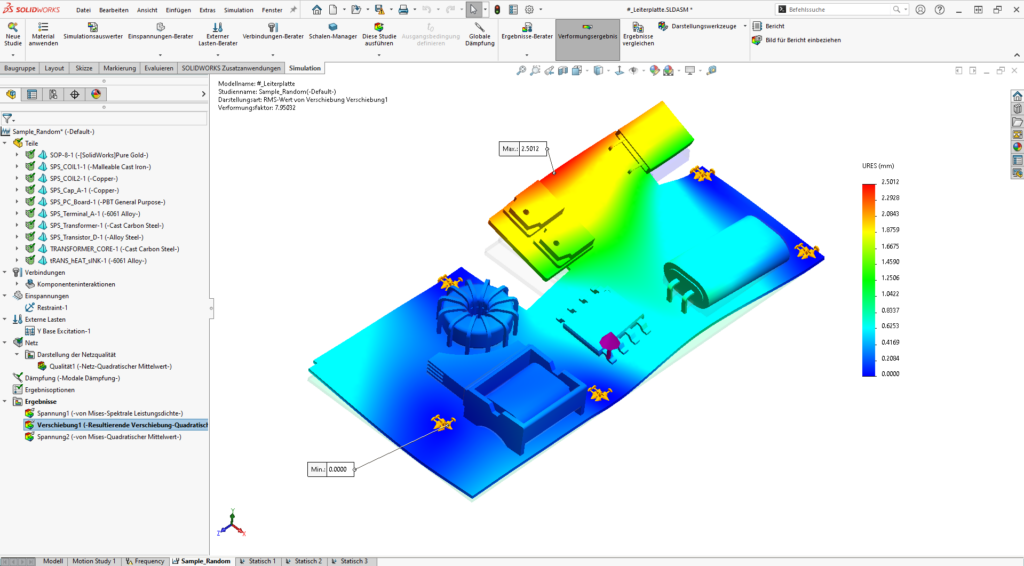

SOLIDWORKS Simulation Premium
SOLIDWORKS Simulation Premium ermöglicht Ihnen die effiziente Evaluierung Ihrer Konstruktionen auf nichtlineare und dynamische Reaktionen, dynamische Lasten sowie Verbundwerkstoffe.
Für jeden die passende Lösung.
SOLIDWORKS Simulation Standard
für linear-statische Simulationen
Vollständig in SOLIDWORK 3D CAD integriert
FEM-Modellierung
Interaktionen und Verbindungselemente
Lasten und Zwangsbedingungen
Diagnose für Spannungs-Hotspot
Kommunikation mit Berichten und eDrawings
Linear statische Simulation von Baugruppen
Zeitbasierte Bewegungsanalyse
Studien zum Konstruktionsvergleich
Ermüdungssimulation
Trenderfassung
SOLIDWORKS Simulation Professional
Alle Funktionen aus SOLIDWORKS Simulation Standard +
für Struktur-, Wärme- und Modalanalysen, Topologie-Studie
FEM-Modellierung
Lasten und Zwangsbedingungen
Automatische Konvertierung von Toolbox-Verbindungselementen in Schrauben
Konstruktionsoptimierung
Lastfall-Manager
Erweiterte Interaktionen und Verbindungselemente
Topologie-optimierungsstudien
Ereignisbasierte Bewegungssimulation
Eigenfrequenzanalyse
Knick- und Beulanalyse
Thermische Simulation
Falltestsimulation
Druckbehälterkonstruktion
Submodellierung
2D-Vereinfachung
SOLIDWORKS Simulation Premium
Alle Funktionen aus SOLIDWORKS
Simulation Professional +
für nichtlineares und dynamisches Verhalten
Linear-dynamische Simulation
Nichtlineare Simulation
Simulation von Verbundwerkstoffen
Einsatzmöglichkeiten für SOLIDWORKS Simulation

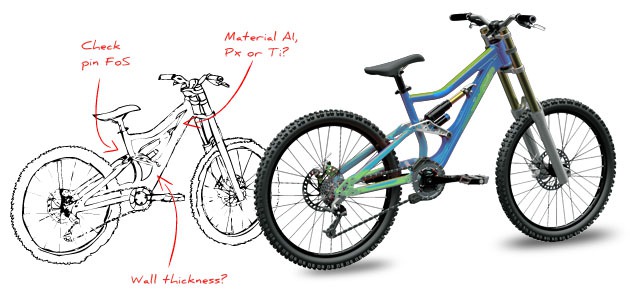

Strukturelle Optimierung von Bauteilen (FEM)
Mit SOLIDWORKS Simulation analysieren und optimieren Sie die strukturelle Konstruktion von Bauteilen (Finite-Elemente-Methode). Sie entwickeln leistungsstarke, leichtgewichtige und dennoch robuste Konstruktionen. Sie sparen Material und reduzieren Herstellungskosten und Energie, verbessern bestimmte Leistungsparameter und produzieren in der Summe nachhaltigere Produkte.

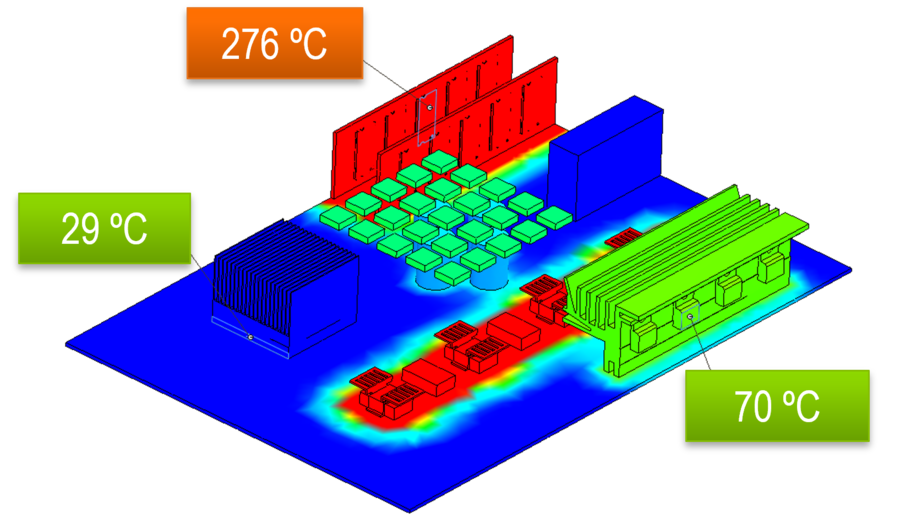

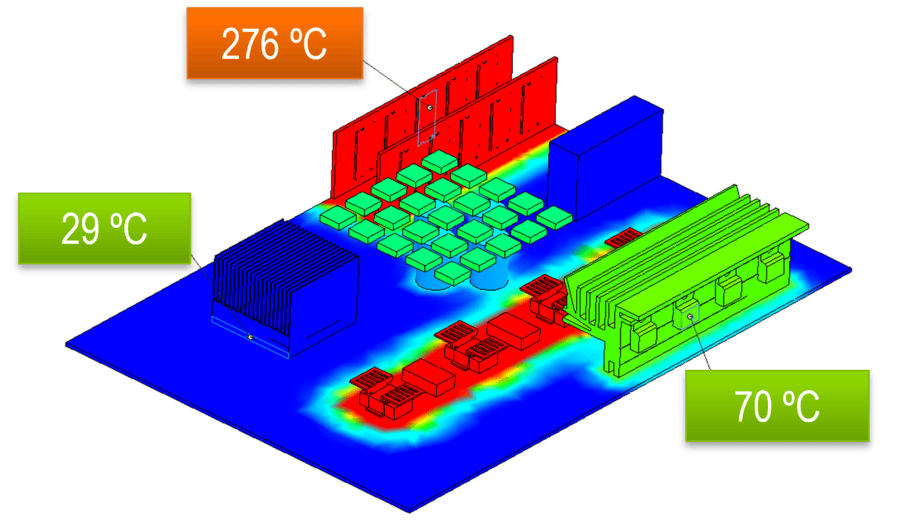

Wärmeübertragung in Elektrodesigns
Analysieren Sie mit SOLIDWORKS Simulation die Wärmeübertragung in elektronischen Baugruppen. Nutzen Sie den virtuellen Zwilling, um Probleme wie Überhitzungen zu definieren und im Nachgang konstruktiv zu beheben und so die Gesamtleistung eines Produkts deutlich zu verbessern.

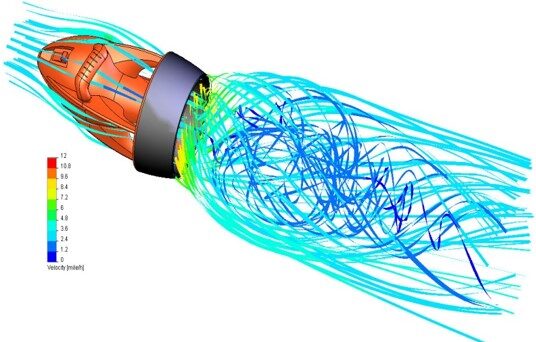

Fluidsimulation
Sie entwickeln oder produzieren Pumpen, Ventile oder Kühl- und Heizsysteme, Produkte bei denen Fluide eine herausragende Stellung einnehmen? Mit SOLIDWORKS Simulation simulieren Sie die Fluidströme in Ihren Konstruktionen. Bestimmen Sie mögliche Schwachstellen und gewinnen Erkenntnisse, mit denen Sie Ihre Produkte optimieren.
Erstklassiger Service & Support inklusive.
Profitieren Sie von unserer langjährigen Erfahrung, den Servicedienstleistungen sowie dem erstklassigen Support unseres Technikteams.
Zertifizierter Schulungsanbieter
Wir bieten sowohl Online- als auch On-Demand-Schulungen an, damit Ihr Team weiß, wie es SOLIDWORKS optimal nutzen kann.
Ausgezeichneter Kundensupport
Unser ausgezeichnetes Technikteam bietet einen erstklassigen Kundensupport.
Innovative PLM-Beratung
Wir unterstützen unsere Kunden bei der Entfaltung des maximalen Potentials, damit sie durch Leistungssteigerung und Innovation im Wettbewerb gewinnen.
Offizieller SOLIDWORKS Partner
Wir verfügen über ein in 30 Jahren kontinuierlich aufgebautes Fachwissen in den verschiedenen Branchen und Technologien.
Häufig gestellte Fragen.
In SOLIDWORKS Professional ist ein Instrument für grundlegende Analysen enthalten – SOLIDWORKS SimulationXpress. Es bietet eine einfache Möglichkeit für erste allgemeine Analysen, insbesondere für grundlegende Spannungsanalysen von einzelnen Teilen. Mithilfe dieses Werkzeugs können Sie zügig Kraft- und Druckauswirkungen bestimmen und Berichte erstellen, um die Ergebnisse zu dokumentieren. SOLIDWORKS SimulationXpress dient somit als nützliches Hilfsmittel, um erste Einsichten in die strukturelle Leistung von Konstruktionen zu gewinnen.
Um das Verhalten von Festkörpern wie Bauwerken, anderen Konstruktionen und Bauteilen zu analysieren, sind Berechnungen unerlässlich. Rechnerische Simulationen stützen sich dabei auf die Lösung von Differentialgleichungen. Bei komplexen, praxisrelevanten Aufgabenstellungen kommen in der Regel nur numerische Verfahren infrage, wobei die Finite-Elemente-Methode (FEM) ein solches Verfahren ist.
Bei der Berechnung mittels FEM wird der Körper in eine endliche Anzahl von Elementen zerlegt. Durch diese Zerlegung ist es möglich, Einflüsse wie Wärme, Kraft oder Strömung auf den Körper zu berechnen. Die einzelnen finiten Elemente werden durch Knotenpunkte definiert, und die Verschiebungen dieser Knotenpunkte können mithilfe von FEM-Software berechnet werden.
Die SOLIDWORKS FEM-Software ermöglicht die Simulation von Dehnungen, Verformungen, Strömungsphänomenen, Spannungen und vielem mehr. Sie unterstützt dabei nicht nur die Simulation von Crash-Analysen, sondern auch die Berechnung gezielter Lastwirkungen. Somit können Bauteile, große Strukturen und andere Komponenten umfassend auf ihre Beanspruchungen hin untersucht werden.
Die genaue Vorgehensweise kann je nach Ihrer Version von SOLIDWORKS variieren, aber hier ist eine allgemeine Anleitung, wie Sie eine Simulation in SOLIDWORKS hinzufügen können:
1. Modellvorbereitung:
– Öffnen Sie Ihr SOLIDWORKS-Modell, für das Sie eine Simulation durchführen möchten.
– Stellen Sie sicher, dass Ihr Modell alle notwendigen Materialien, Lasten, Einspannungen und Randbedingungen enthält, die für die Simulation relevant sind.
2. Simulationsoberfläche öffnen:
– Gehen Sie zum Simulation-Tab in der Menüleiste von SOLIDWORKS.
3. Simulation erstellen:
– Klicken Sie auf den Befehl für “Simulation” oder “Simulation erstellen”. Dies kann je nach Version von SOLIDWORKS variieren.
4. Typ der Simulation auswählen:
– Wählen Sie den Typ der Simulation aus, den Sie durchführen möchten. Dies kann lineare statische Analyse, dynamische Analyse, thermische Analyse oder andere Arten von Simulationen umfassen.
5. Randbedingungen festlegen:
– Setzen Sie die Randbedingungen für Ihr Modell fest. Dies können beispielsweise Einspannungen, Kräfte oder Temperaturen sein.
6. Materialien zuweisen:
– Weisen Sie den Modellkomponenten die entsprechenden Materialien zu, um realistische physikalische Eigenschaften für die Simulation zu haben.
7. Netz -Erstellung:
– Erstellen Sie ein Netz für Ihr Modell. Dies ist wichtig, da die Finite-Elemente-Methode auf einem solchen Netz basiert.
8. Simulation durchführen:
– Starten Sie die Simulation, indem Sie auf den entsprechenden Befehl klicken. SOLIDWORKS Simulation wird nun die Berechnungen durchführen und die Ergebnisse anzeigen.
9. Ergebnisse analysieren:
– Nach Abschluss der Simulation können Sie die Ergebnisse analysieren. Dies kann beispielsweise Deformationen, Spannungen oder Temperaturen umfassen, abhängig von der Art der durchgeführten Simulation.
Bitte beachten Sie, dass diese Anleitung allgemein ist und die genauen Schritte je nach der SOLIDWORKS-Version variieren können.
Eine 3D-Simulation beinhaltet die virtuelle Nachbildung eines existierenden oder geplanten Systems, wobei das Modell die Funktionsweise des Systems im dreidimensionalen Raum widerspiegelt. Durch die Simulation haben Anwender die Möglichkeit, unterschiedliche Szenarien oder Veränderungen im Prozess zu testen. Dies bietet eine entscheidende Grundlage für die Evaluierung von Optionen und die Informationsgewinnung, um fundierte Entscheidungen zu treffen.
Eine Übersicht aller SOLIDWORKS Kosten finden Sie auf unserer SOLIDWORKS Preisübersicht.
SOLIDWORKS Simulation ist eine 3D-Simulationssoftware, die mittels Finite-Elemente-Methode (FEM) das physikalische Verhalten von Produkten abschätzen und vorhersagen kann.
